Установка «СИГМА-20Н»
Установка представляет собой двухрядную линейку с рабочими позициями для выполнения пяти технологических маршрутов никелирования:
— Матовое электрохимическое никелирование (сплав 29НК);
— Матовое электрохимическое никелирование (сплав МД-40);
— Блестящее электрохимическое никелирование (сплав 29НК);
— Электрохимическое никелирование (сталь);
— Химическое никелирование (медь, бронза, сталь).
В составе установки:
— ванны химической и электрохимической обработки;
— ванны химической металлизации в термостатах;
— ванны проточной и струйной промывки;
— камеры сушки.
Оснащение ванн:
— системы нагрева и автоматического поддержания температуры;
— системы циркуляции и фильтрации растворов;
— рН — метры;
— барботеры;
— механизмы вертикального качания.
Исполнение установки – двухсторонний вытяжной шкаф.
Каждый ряд ванн в установке может обслуживаться вручную. Рабочие зоны оснащены подъемными защитными экранами.
Вся конструкция футерована PVC-пластиком.

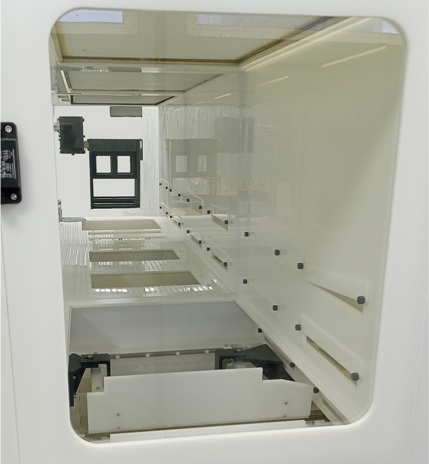

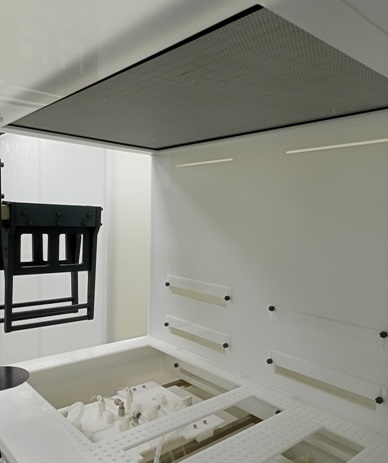

Установка оснащена трехкоординатным X—Y—Z автооператором, обслуживающим все рабочие позиции в двух рядах. Автооператор выполнен герметичным, рамные конструкции изготовлены из композиционных материалов и титана. Автооператор снабжен сдвижным поддоном для сбора капель.
Двухрядная компоновка позволила максимально компактно выполнить установку и уменьшить холостые пробеги автооператора в два раза. Движение автооператора по осям X и Y осуществляется одновременно.
Обработка изделий ведется на подвесках или в кассетах, фторопластовых мини-барабанах и в виброкорзинах.
