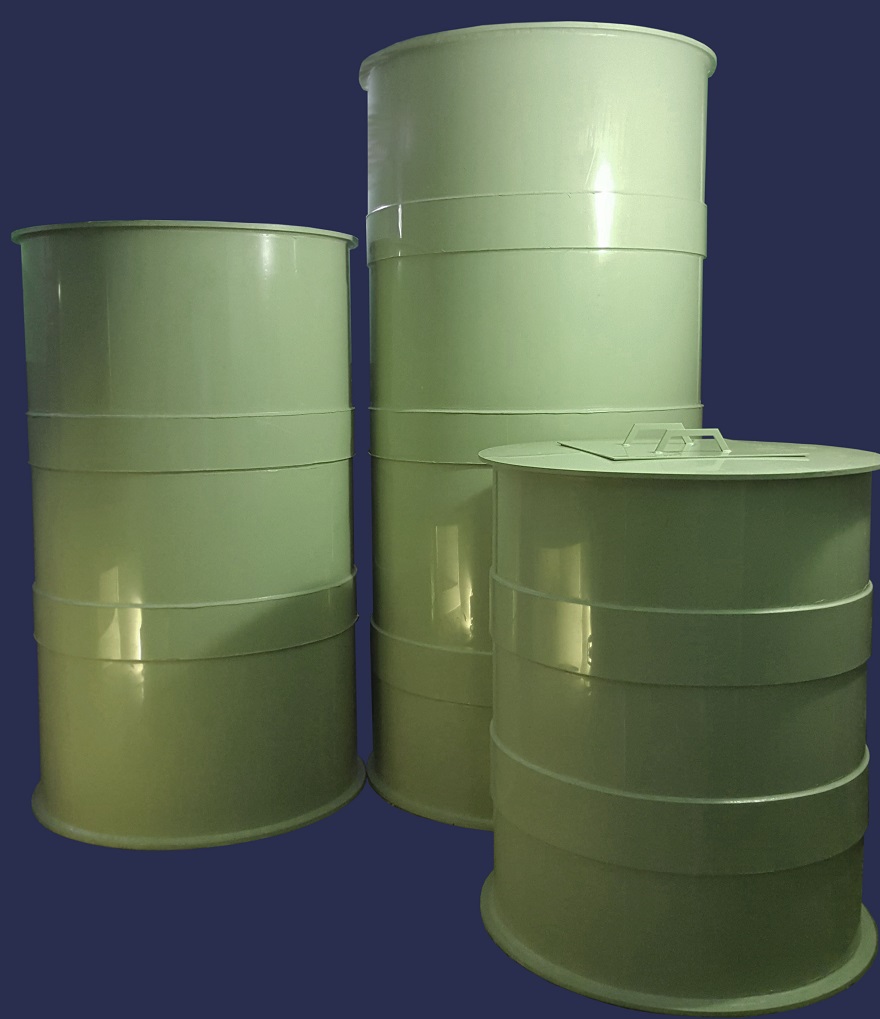

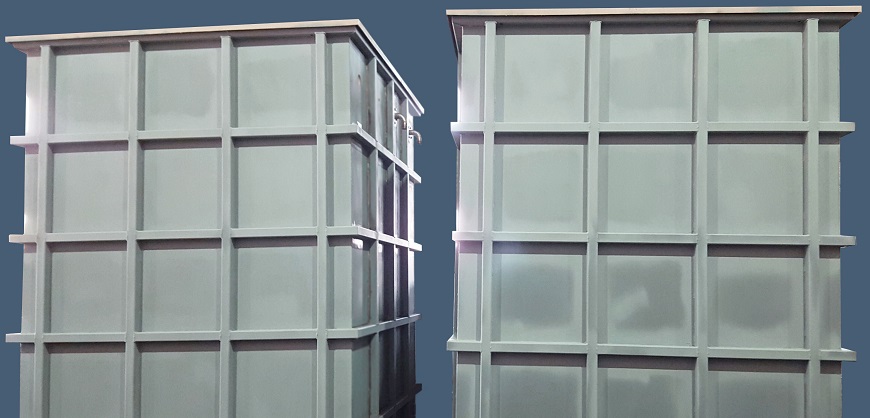

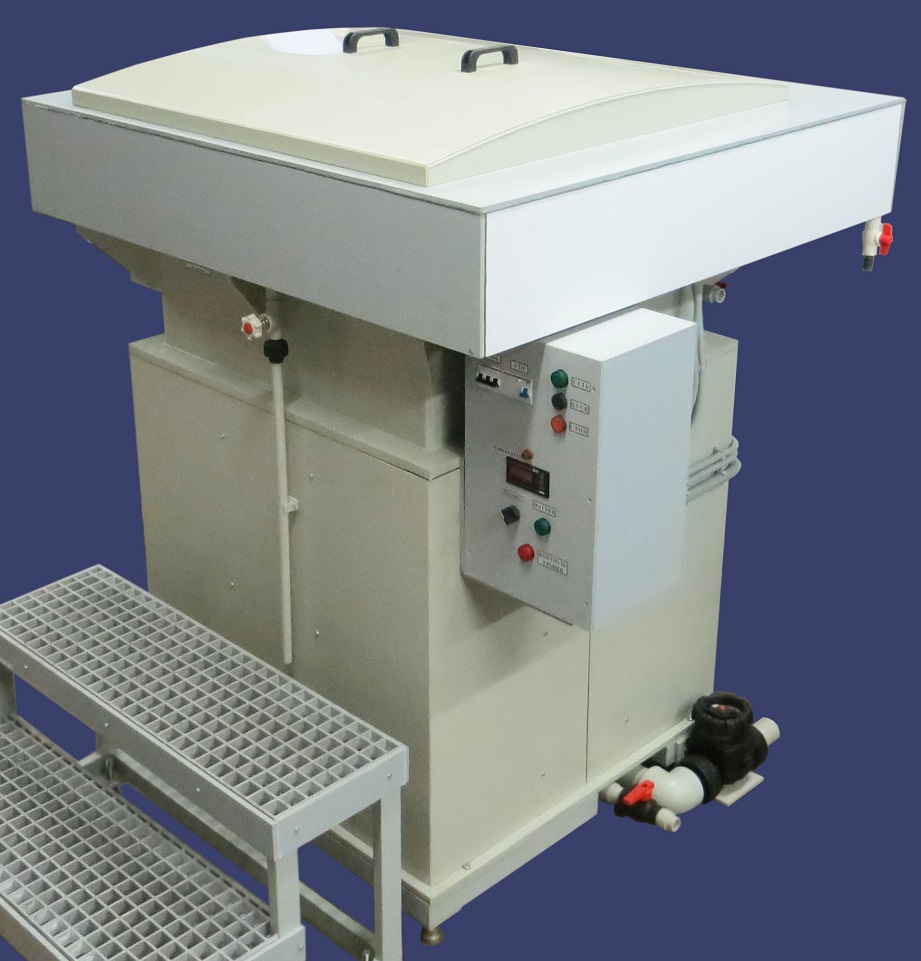

Ванны и емкости


Материалы исполнения – все конструкционные пластики, нерж. сталь, титан.
Ванны и емкости из пластиков изготавливаются с минимальным количеством сварных швов, с применением технологий и автоматического оборудования для гибки и стыковой сварки.
Применяются снимаемые вручную или механизированные крышки.

В соответствии со своим технологическим назначением, ванны конструируются и оснащаются необходимым для выполнения операции оборудованием и сервисными системами.

Автоматическое терморегулирование технологических растворов обеспечивается с применением электронагревателей или теплообменников. Паровой нагрев растворов, их охлаждение от чиллеров или оборотной сетевой воды определяются по ситуации на предприятии.

Циркуляция, фильтрация растворов и корректирование их состава в процессе работы обеспечиваются сервисным оборудованием соответствующей химической стойкости.

Применяются различные механизмы и системы для перемешивания растворов (вертикальное или горизонтальное качание, пропеллерные мешалки, барботеры, эдукторы и т.д.).

Источники технологического тока.

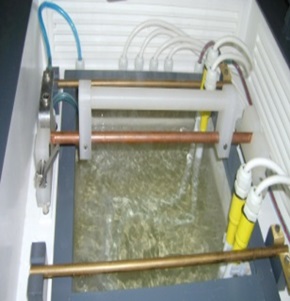

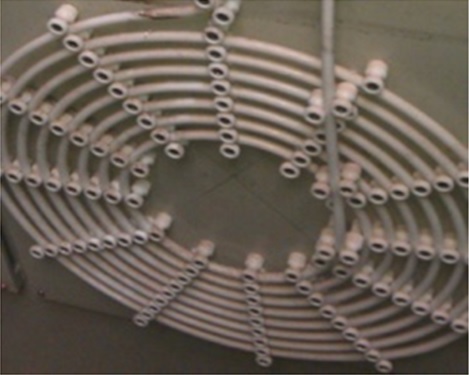

Нагрев и охлаждение. Терморегулирование

Электронагреватели растворов. Теплообменники.

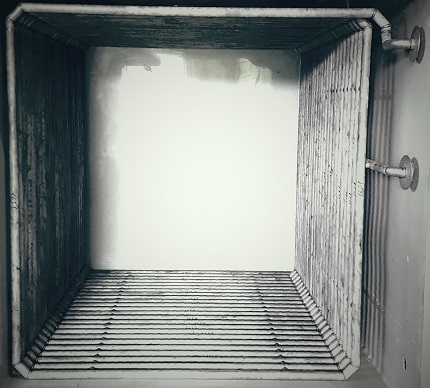

  • Металлические нагреватели во фторопластовой оболочке ФТЭН.▶

    Мощность —  0,5  / 1 / 2 кВт

    Формовка нагревателя по стенкам и дну, в зависимости от конструкции ванны.

    Универсальность. Фторопластовая поверхность нагревателя гарантирует его устойчивость во всех применяемых на практике растворах и предотвращает его обрастание солями.

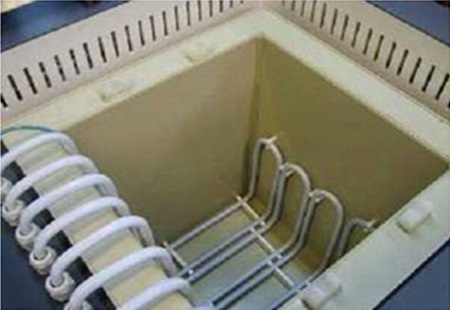

  • Нагреватели во фторопластовой оболочке ФЭН.▶

    Мощность —  до 8 кВт

    Формовка нагревателя по стенкам и дну, в зависимости от конструкции ванны.

    Универсальность. Фторопластовая поверхность нагревателя гарантирует его устойчивость во всех применяемых на практике растворах и предотвращает его обрастание солями.

  • Проточные нагреватели с проточной частью из кварца.▶

    В разработке

  • Металлические нагреватели (ТЭН) с корпусами из нерж.стали, титана, циркония.
  • Теплообменники нагрева паром.
  • Теплообменники фторопластовые.
  • Теплообменники из нерж.стали и титана для охаждения растворов хромирования и анодирования.

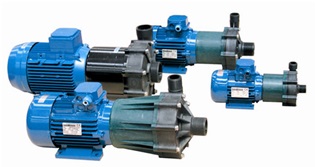

Насосы для гальваники

Циркуляция и фильтрация электролитов

Обслуживание ванн и емкостей

Обработка гальваностоков

Дозирование реагентов в процессе обработки

Блоки микрофильтрации БМФ

Маркировка БМФ — 800 БМФ — 1200 БМФ — 2500 БМФ — 5000 БМФ — 10000
Рейтинг фильтрации, мкм 5
Производительность, л/ч * 800 1200 2500 5000 10000
Количество картриджей, L 10 ″ 1 2 4 8 16
Материалы проточной части PP, PVC, PVDF

* Приведена начальная производительность при рейтинге фильтрации 5 мкм.

Сетчатые фильтры БСФ

Назначение Защита насосного и теплообменного оборудования
Эксплуатационное преимущество Возможность обратной промывки
Материал проточной части PP
Рейтинг фильтрации, мм 0,5
Производительность картриджа, л/мин* 60-100
Количество картриджей в корпусах БСФ, шт от 1 до 8

* Указана производительность для разных типов насосного оборудования.

Рукавные фильтры БРФ

Назначение Микрофильтрация первой ступени
Эксплуатационное преимущество Возможность обратной промывки
Материал проточной части PP, PVC, PVDF, нерж. сталь, титан
Материал фильтролемента PP, PVC
Рейтинг фильтрации, мкм 5 — 100
Эффективность, % 60
Производительность филтроэлемента, л/ч до 5000
Количество фильтроэлементов в корпусах БРФ, шт от 1 до 4

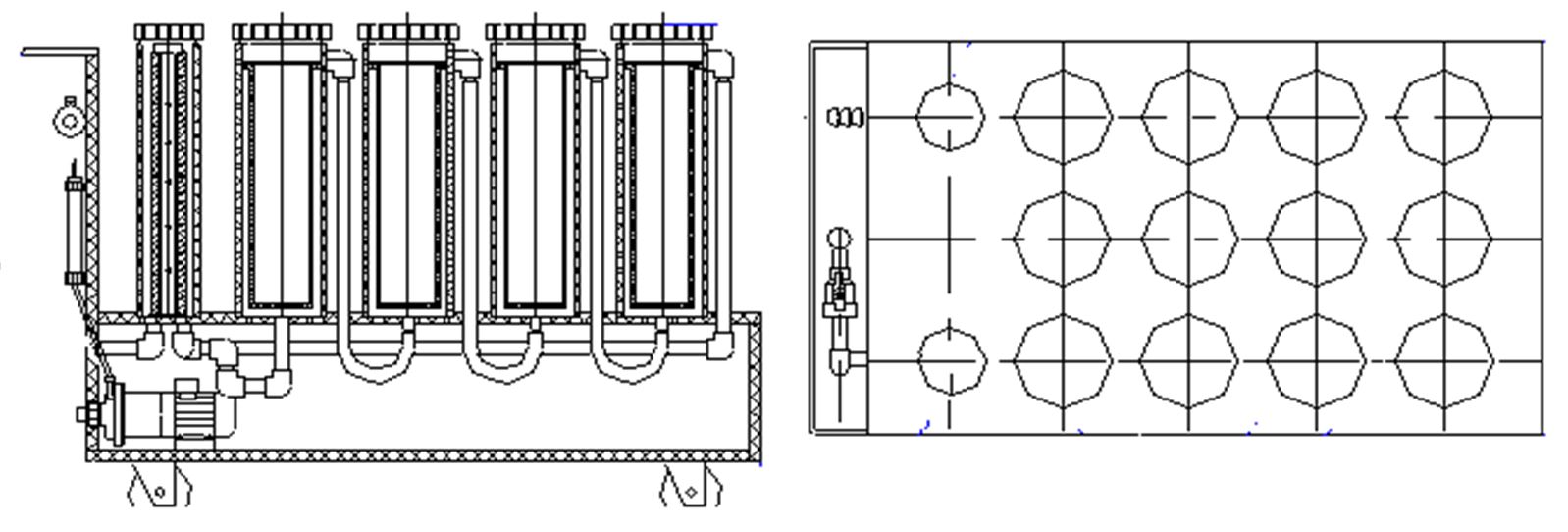

Фильтры с зернистой загрузкой

Назначение Сорбционная и ионообменная обработка воды и растворов
Применение Очистка от органики
Регенерация воды на промывках
Материал фильтров PVC

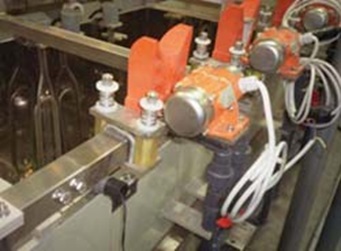

Механизмы качания, встряхивания. Вибропреобразователи

Механизмы вертикального качания и встряхивания штанги. Применение — прежде всего в ваннах химической, а также гальванической металлизации с целью удаления пузырьков газов, выделяющихся на поверхности при реакции и улучшают равномерность покрытия.
Механизм горизонтального прямолинейного и Z качания вдоль оси линии и вибраторы. Применяются обычно на линиях обработки печатных плат для интенсификации процессов в переходных отверстиях.

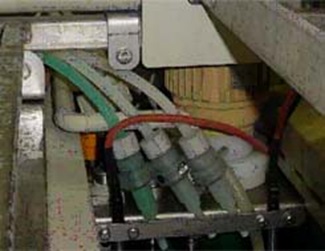

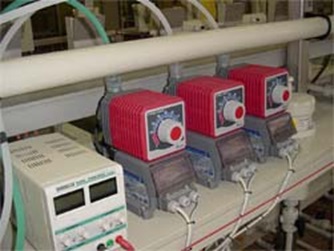

Дозирующие системы ванн химической металлизации для восстановления баланса по соли металла, восстановителю и рН

Дозаторы соли металла, восстановителя и реагента рН, применяемые на ваннах химической металлизации поставляются как отдельно, так и с контроллером для программирования пропорциональной подачи реагентов.
Работа контроллеров обеспечивает стабильную работу ванн в автоматических линиях.
Пополнение раствора компонентами компенсирует их расход при предыдущей загрузке.

Источники тока для гальваники

Маркировка АПС АПРС
Тип тока Постоянная полярность Переменная полярность (реверс)
Диапазон программирования общего времени обработки времени прямого /обратного импульсов ХХ мин ХХ с ХХ мин ХХ с
ХХ с/ХХ с
Электропитание 220 V / 50 Гц
Выходные параметры
Диапазоны программируемых токов 1 — 2000 мА или 10 — 20000 мА или 1 — 60 А
Диапазоны программируемых напряжений 0 — 6 В или 0 — 15 В или 0 -60 В
Пульсация 100 мВ(пик-пик)
Охлаждение Активное, радиатор и вентилятор
Выносной пульт По запросу
